驼峰现象的定义
离心泵的“驼峰”（hump或dip）是指其扬程-流量（H-Q）曲线在部分负荷范围内出现非单调下降的特性，表现为曲线先上升后下降或先下降后上升的“驼峰”形状。驼峰现象会导致以下问题：
1. 运行不稳定
1）这是驼峰现象最核心的问题。在驼峰区，泵可能会出现两个或多个流量点，这些点对应于同一扬程。
2）当泵在驼峰区或其附近运行时，系统阻力曲线可能与泵的扬程曲线相交于多个点。这导致泵的实际工作点会在这些点之间来回跳动，无法稳定在一个点上。
3）这会引起泵的出口流量和压力发生剧烈且无规则的波动（类似喘振），进而导致整个管道系统产生振动。
2. 机械振动与噪音加剧
1）剧烈的流量和压力波动会导致强烈的机械振动产生。
2）振动会传递到泵体、轴承、密封、电机以及相连的管道和基础。
3）同时会产生显著的异常噪音。
4）加速轴承磨损、导致机械密封失效、引起连接螺栓松动、造成管道支架疲劳断裂、缩短泵和电机的使用寿命，严重时甚至可能引发灾难性的机械故障。
3. 并联运行困难（抢水或倒流）
1）当多台具有驼峰特性的泵并联运行时，所面临的问题尤为明显。
2）如果系统总扬程设定在驼峰区的扬程范围内，各台泵可能无法均匀分担流量。
3）可能出现流量分配不均 - 部分泵在大流量点运行，而另一部分泵则被“推”至小流量点（甚至接近零流量点）运行。
4）在最严重的情况下，处于小流量点的泵可能因扬程低于系统压力而发生倒流（液体从出口倒灌回泵入口）。这不仅使该泵失去作用，变成了阻力，还会导致泵过热、汽蚀加剧，并可能对叶轮造成反向冲击损伤。
4. 控制系统失调
1）通过自动控制系统（如变频调速、调节阀）将泵稳定在驼峰区运行极其困难。
2）控制系统会因工作点的频繁跳跃而不断进行大幅度的反向调整（例如，当流量大了要关小阀门或降低转速，但系统响应可能瞬间跳到低流量点，导致控制系统又需要开大阀门或提高转速），形成振荡，加速阀门等执行机构的磨损，甚至可能导致控制失灵。
5. 启动或低负荷问题
1）在泵启动或系统处于低负荷需求时，如果系统的阻力曲线（例如，关闭出口阀启动时的曲线）与泵扬程曲线的驼峰部分相交，泵可能无法达到预期的设计工况点，或者可能会经历上述不稳定过程才能达到稳定点。
2）对于某些系统（如锅炉给水、冷却系统），在启动或低负荷时保持稳定运行至关重要，驼峰现象会带来风险。
6. 潜在的汽蚀风险增加
在驼峰区的小流量点运行时，泵内的流动状况恶化，容易形成漩涡和脱流现象。这种情况可能加剧局部低压区的形成，从而引发或加重汽蚀的风险。
7. 效率降低
虽然驼峰现象本身是在扬程-流量曲线上定义的，但泵的高效区通常在设计流量附近。驼峰区往往出现在小流量区域，而该区域的泵效率通常较低，这意味着能耗会增加。
驼峰现象的根本原因

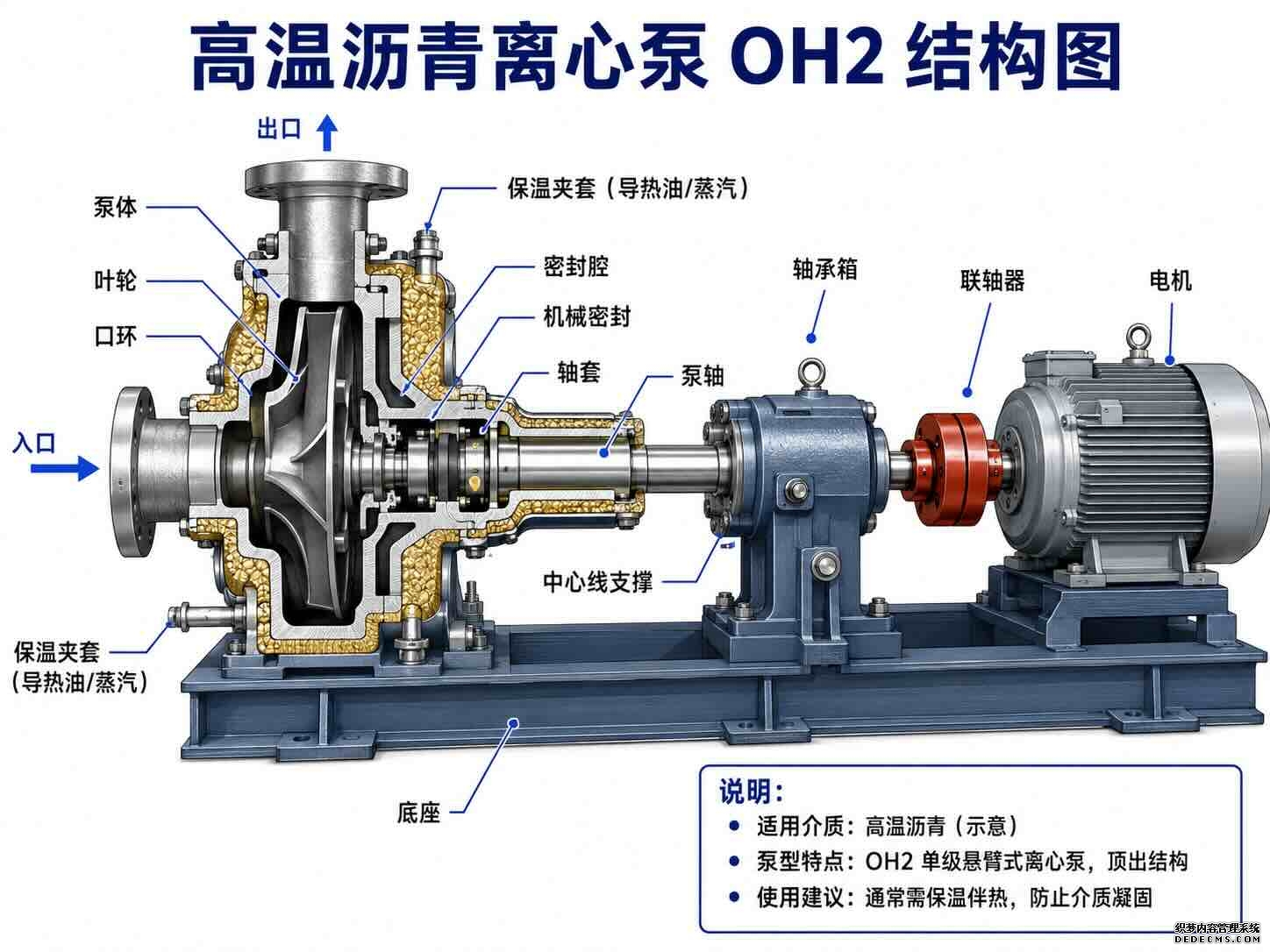

1. 叶轮水力设计缺陷
1.1 低比转速（Ns）叶轮
1）当Ns<20（米制单位）时，叶轮的流道狭窄且较长，这在小流量下容易产生流动分离和二次流的发生。
2）案例：某锅炉给水泵的Ns=15，在30%~50%额定流量范围内出现了驼峰，进而导致并联泵交替出现喘振。
1.2 叶片进口角（β1）不当
β1过大时，叶片的工作面在小流量下可能出现脱流现象，形成局部高压区。
2. 运行工况与设计点偏离
2.1 系统阻力曲线与泵曲线交叉于驼峰区
若系统曲线过于平坦（如长距离输送低粘度液体时），可能与泵曲线在驼峰区相交，从而导致运行不稳定。
2.2 变频调速的影响
在降频运行时，相似定律可能不再适用，驼峰特性可能被放大。
3. 进口回流与预旋
3.1 小流量下的进口回流
1）当流量低于设计值时，叶轮入口可能会产生逆向流动，形成涡团，导致扬程短暂上升。
2）试验数据：根据研究显示，当Q<0.4Q设计 时，回流涡团直径可达叶轮入口的30%。
4. 几何参数的影响
4.1 叶轮叶片数（Z）过多
当叶片数过多（如Z>7）时，会加剧流道的阻塞，导致小流量下扬程波动更加明显。
4.2 蜗壳或导叶匹配不良：
蜗壳喉部面积过小会导致驼峰区的压力脉动加剧。
消除驼峰的专业方法
1. 水力设计优化
1.1 优化叶轮设计
1）增大比转速：通过增加叶轮出口宽度（b2）或减小外径（D2），将Ns提高至20~50范围。
2）优化叶片进口角：将β1从30°降至20°~25°，以减少脱流风险，这一调整需通过CFD进行验证。
3）增大叶片出口角（β2）：通常可以使扬程曲线更加平滑，从而降低驼峰的倾向。
4）采用扭曲叶片：使叶片的角度沿流道变化，更符合流动规律，改善不同流量下的流动状态，减少脱流现象。
5）增加叶片数：增强对液流的引导作用，抑制小流量下的回流和漩涡，然而，叶片数量过多会降低效率，并增加汽蚀的风险。
6）优化叶片出口边形状：例如，采用后掠式出口边（斜切），可以降低叶轮出口的排挤现象，改善流动的均匀性。
7）采用长短叶片或复合叶片：这种设计可以改善叶轮流道内的速度分布，抑制局部漩涡和脱流现象。
1.2 优化压水室（蜗壳/导叶）设计
1）增大蜗壳基圆直径：通过减少叶轮与蜗壳蜗舌之间的干涉，有效降低小流量下的压力脉动和流动损失。
2）优化蜗壳断面形状和扩散管角度： 确保流动平顺扩散，避免局部脱流现象的发生。
3）采用双蜗壳结构：这种结构能够平衡径向力，并有助于提升小流量下的流动稳定性。
1.3 采用特殊设计
1）加装诱导轮：主要用于改善汽蚀性能，合理设计的诱导轮还可以在一定程度上提升低流量下的运行稳定性。
2）前置导叶（可调或固定）：通过预旋调节改变进入叶轮的液流状态，从而影响性能曲线的形状，改善驼峰现象。
2. 选型与系统设计
2.1 仔细选型，避开驼峰区
1）在选择泵时，务必获取并仔细审查完整的泵性能曲线图（特别是小流量区域的曲线）。应选择在整个预期运行范围内（尤其是常用工况点）扬程曲线单调下降（无驼峰） 的泵。
2）确保泵的额定工况点（最佳效率点BEP）靠近系统的常用运行点，避免长期在低流量下（小流量区）运行。
2.2 优化系统阻力曲线
1）合理设计管路系统，减少不必要的弯头和阀门，以降低管路阻力，使系统阻力曲线更加平缓。一个更平缓的系统阻力曲线更不容易与驼峰区相交于多个点。
2）确保吸入压头（NPSHa）充够，以防止在小流量时因汽蚀加剧流动不稳定。
2.3 避免并联泵运行在驼峰区
1）如果必须并联运行，选择性能曲线无驼峰或驼峰非常轻微的泵。
2）确保并联的泵型号和规格一致。
3）系统的总扬程应设定在所有泵并联运行时的合成曲线单调下降的区域，远高于任何单泵可能产生驼峰的扬程范围。
3. 运行控制与改造
3.1 调整运行工况点
1）避免在驼峰区运行：通过调节（如出口阀门或变频调速）将泵的工作点稳定地移动到驼峰区之外（通常是移到驼峰右侧，即更大流量区域）。这是最常用也最直接的操作方法。
2）旁路调节：在泵出口增加旁路管路和阀门。当需要小流量时，打开旁路阀，让部分液体回流到入口或储液箱，以确保泵本身在较大流量（驼峰区右侧）的稳定点运行。虽然这会浪费一些能量，但能保证运行的稳定。
3.2 变频调速
1）降低泵转速通常会使性能曲线（扬程、功率）整体下移，驼峰特征可能会减弱甚至消失。将泵转速降低到一定程度，可以使目标工作点对应的曲线段变得单调下降。
2）变频调速可以实现连续而平滑的流量调节，从而更有效地避开不稳定区域。
3.3 叶轮切割（改造）
在允许范围内切割叶轮外径（D2），可以降低泵的扬程和流量，并可能改变性能曲线的形状。这种调整有时能够削弱或消除驼峰现象，尤其在驼峰特征不明显的情况下。然而，切割后需要重新测试性能，并确保效率、汽蚀性能仍在可接受的范围内。
3.4 增加稳压装置
在泵出口附近靠近泵的位置安装空气室（稳压罐），能够有效吸收压力波动，缓冲流量的突变，这种装置对于抑制因驼峰引发的压力脉动和波动具有一定的积极效果。
4. 试验与仿真验证
4.1 CFD流场分析
通过模拟不同流量下的内部涡团分布，识别驼峰形成的原因（例如使用Ansys Fluent进行瞬态分析）。
4.2 原型测试
按照ISO 9906标准进行性能测试，实测H-Q曲线并对设计进行必要的修正。
行业标准与设计规范
1. API 610第12版标准
第6.1.15条要求“如有规定，泵扬程曲线从额定点到关死点应连续上升”；“注：具有连续上升扬程曲线的泵是所有应用的首选，但这并不适用于所有类型的泵。扬程曲线形状取决于泵水力设计的几个特定因素”。
2. ANSI/HI 1.3-2019标准
附录C规定“比转速Ns<20的泵，需要特别验证驼峰特性”（没找到HI 1.3-2019标准，无法确认 ）。
典型工程案例
1. 案例背景：某油田注水泵（6级离心泵，Ns=18）在并联运行时出现周期性流量振荡现象。
2. 原因分析：
H-Q曲线驼峰比较严重（高度达到8%），且系统曲线与驼峰区两次相交。
3. 解决方案：
1）切割叶轮外径（D2减少5%），将Ns提升至22。
2）在控制系统中引入“防驼峰算法”，确保流量始终大于65%的额定值。
4. 结果：经过调整，流量振荡现象得到消除，泵的效率提高了12%。
总结
1. 根治在设计：选择水力设计优化、性能曲线无驼峰或驼峰极小的泵是最佳方案。
2. 选型是关键：确保泵的额定点与系统需求匹配，常用工作点远离驼峰区。
3. 运行要避让：通过调节手段（变频最优，旁路次之）主动避开驼峰区运行。
4. 系统需优化：设计低阻力管路，确保良好的吸入条件，并联运行需谨慎。
5. 改造有选择：变频、叶轮切割或加装稳压罐可作为补救措施。
消除驼峰的核心思路是：要么从源头（设计）消除它，要么在应用时巧妙地避开它。务必结合具体泵的性能曲线和实际系统工况，选择最合适、最经济的方法。
